大腿骨転子部骨折の髄内釘における構造理解と理学療法の視点

本記事はリハビリテーション専門職向けの情報整理を目的としたものであり、特定の疾患に対する診断や治療を指示するものではありません。

本記事の要点(冒頭要約)

大腿骨転子部骨折の術後リハビリテーションでは、手術記録の製品名だけを覚えるのではなく、
  • 髄内釘の基本構造(ネイル本体・骨頭固定部・遠位固定部)、
  • 製品系統の違い、
  • テレスコーピング機構と合併症(過大短縮・cut-out・cut-through・back-out)の区別を整理して把握することが実務上の要となります。
  • また、インプラント間の比較研究には後ろ向き研究や小標本・追跡期間差・異質性などの限界があり、
  • 術後の荷重時期や離床の進め方はインプラントの種類のみから判断せず、
  • 使用製品の仕様・ロック状態・経時的な画像変化・疼痛症状を踏まえて、

必ず医師の指示に基づいて決定してください。

1. 髄内釘の基本構造と製品系統・骨折型の整理

ネイル本体・骨頭固定部・遠位固定の基本構造

大腿骨近位部髄内釘(intramedullary nail)は、大腿骨転子部などの関節包外骨折に対して用いられる内固定材料の総称です。基本構造は大きく以下の3つの要素で構成されます [1]。

  • ネイル本体:大腿骨の骨髄腔内に挿入され、骨軸方向に荷重を伝達・支持する主軸部分です。
  • 骨頭固定部(近位固定部):ネイル本体から大腿骨頸部を通り、大腿骨頭内へ挿入されて近位骨片を保持するパーツです。
  • 遠位固定部:ネイル遠位部に挿入される横止めスクリューなどで、骨幹部側の回旋や軸方向の安定性を確保します。

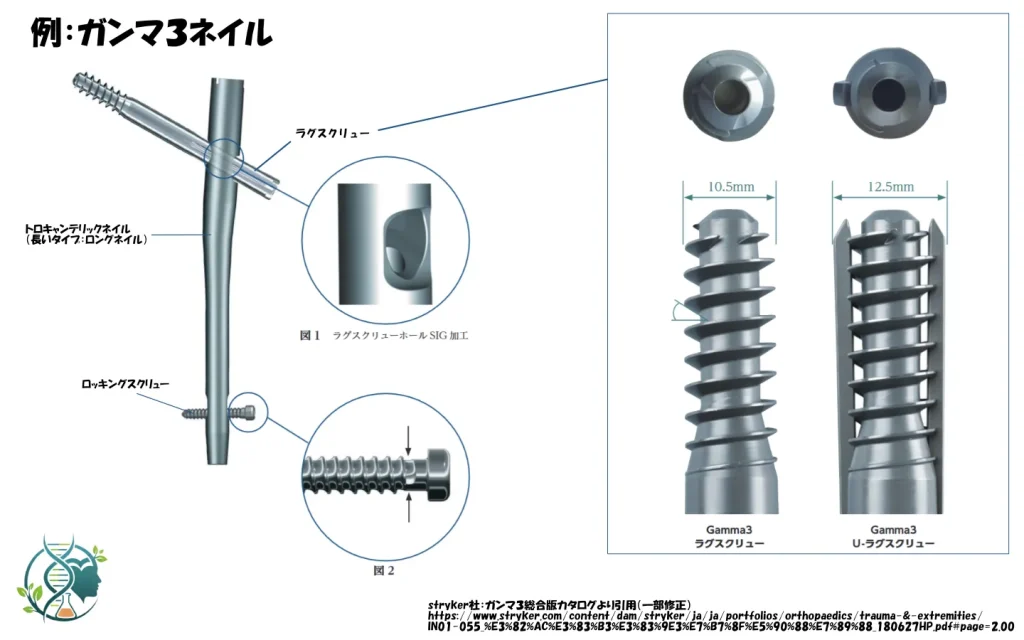

図1:ガンマネイルの構造及びラグスクリューとUラグスクリューの違い
引用(一部修正):stryker社:ガンマ3総合版カタログより引用(一部修正)
(URL:https://www.stryker.com/content/dam/stryker/ja/ja/portfolios/orthopaedics/trauma-&-extremities/
IN01-055_%E3%82%AC%E3%83%B3%E3%83%9E3%E7%B7%8F%E5%90%88%E7%89%88_180627HP.pdf#page=2.00)

骨頭固定部の形状と製品系統(ガンマネイルとPFNA・TFNA等)の区別

臨床現場では髄内釘全般を慣用的に「ガンマネイル」と呼ぶ場面がありますが、製品系統および骨頭固定部の構造はメーカーや製品ごとに異なります。

ラグスクリュー型

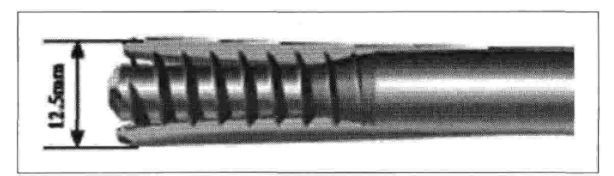

:ねじ山で骨頭内を把持する構造です。Stryker社の「ガンマネイル(Gamma 3等)」などが該当し [1]、回旋抑制を意識した形状(U-lag screw等)を持つ仕様もあります。

ヘリカルブレード型

:らせん状の羽根(ブレード)を打ち込み、周囲の海綿骨を圧密して固定する構造です。DePuy Synthes社の「PFNA(Proximal Femoral Nail Antirotation)」などが代表例です [1]。

  • 統合2スクリュー型:2本のスクリューが統合された構造で、近位骨片の回旋安定性等を意図したデザインです(InterTan等)[2]。
  • 生体工学的デザイン(PFBN):従来のPFNAに対して、大腿骨近位部の力学的特徴を踏まえた構造として比較研究が行われている製品系統です [3]。

なお、同じDePuy Synthes社の製品系統である「TFNA(TFN-ADVANCED Proximal Femoral Nailing System)」は、PFNA(ブレード型)とは異なり、ヘリカルブレードとラグスクリューの選択肢がある製品系統です(仕様確認用のAO Foundation解説ページ [4];臨床上の優位性を示す根拠ではありません)。PFNAやTFNAをStryker社のガンマネイルの一種として扱うのは誤りです。

また、形状の違いのみから固定力・疼痛・臨床成績の優劣を即断することはできません。 異なる髄内釘デザインを比較したコクランレビュー(Queallyら2014:17試験2,130例)でも、多様なデザイン比較が整理されていますが、現行の個別ブランドの優劣や普及率を決定づけるものではありません [1]。実際の仕様やロック機構・禁忌・注意事項は、手術記録・インプラント記録で製品名と型番(選択された骨頭固定部の種別を含む)を確認したうえで、添付文書(IFU:Instructions for Use)と手技書(Surgical Technique Guide)を区別し、該当製品の公式一次資料で確認してください。

骨折型(安定型/不安定型)と整復位・術式選択の条件

大腿骨転子部骨折は骨折型によって安定型と不安定型に分けられ、内側皮質の連続性や後内側骨片の粉砕の程度などによって力学的安定性が異なります。また、術中の整復位(内反や骨片間の離開が残っていないか)や患者の骨質、挿入されたインプラントの位置関係によっても、術後に許容できる力学的負荷は大きく変わります [1]。そのため、画一的な「何日目から全荷重」といった一般化はできず、個別の手術所見と医師の指示確認が前提となります。

2. 術後に起こり得る現象と研究エビデンスの正確な読み方

テレスコーピング機構と過大短縮・機械的合併症の区別

髄内釘では、骨頭固定部がその軸方向にネイル内を滑動し、骨折部の圧縮を許す(近位の滑動と遠位のdynamizationは区別される)テレスコーピング機構を備えた製品が多く用いられます [1](ただし、すべての製品が同一の機構やロック仕様を持つわけではありません)。これは骨折部に適度な圧迫を加えて骨癒合を促すための設計であり、設計範囲内の滑動そのものをすべて異常とみなすわけではありません。

一方で、術後の経過観察では以下の用語を区別して整理しますが、正常な側方滑動と異常な変位(back-out・cut-out・cut-through・過大短縮)を突出や短縮の有無だけで単独判断することはできません。実務上は、使用製品の仕様・ロック状態・経時的な画像変化・疼痛症状を医師と確認する範囲で把握します。

  • 過大短縮(excessive telescoping / shortening):スライディングが進行し、骨片間の短縮が大きく生じた状態を指す用語です。特定の数値閾値のみで一律に異常と断定せず、経時的な画像変化や歩行・疼痛などの症状を医師と確認します。
  • カットアウト(cut-out):骨頭内でスクリューやブレードが主に頭側方向へ変位して大腿骨頭(関節面)を穿破する現象を指します [1]。単なる頸部の短縮とは異なり、骨頭内のインプラント変位と関節面穿破を伴う合併症として、医師と画像所見を確認します。
  • カットスルー(cut-through):報告や製品によって定義・呼称が異なるため、詳細は使用する製品の仕様書・術式書での確認が必要です(要確認)。
  • バックアウト(back-out):報告や製品によって定義・呼称が異なるため、詳細は使用する製品の仕様書・術式書での確認が必要です(要確認)。

なお、用語の定義とは切り離し、臨床の経過観察では痛み・違和感・歩行時の変化などの観察項目や、使用製品の仕様・ロック状態・経時的な画像変化を医師に伝え確認することが基本となります。

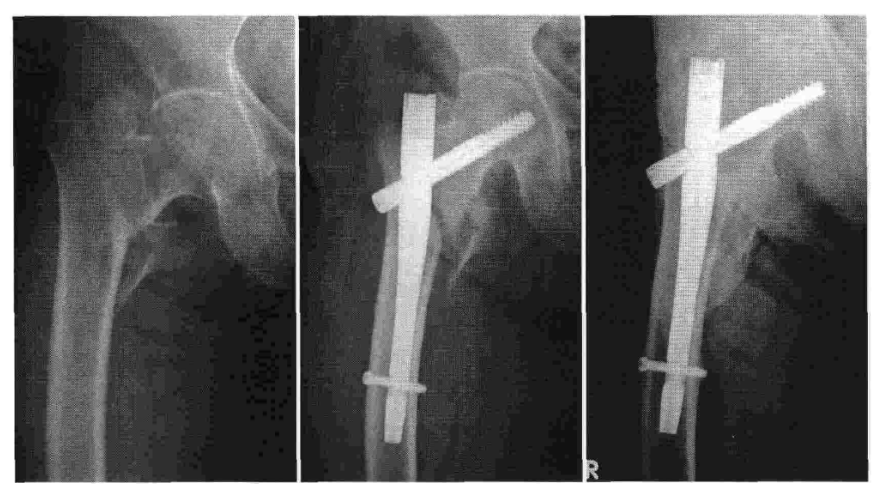

図2:Gamma3 U-lag screwの手術前後(左から、初診時、手術直後、術後6ヶ月)
針金弘之, 他:大腿骨転子部骨折に対するGamma3 U-lag screwとPFNAの比較検討.骨折, 32(2),349-352, 2010.より引用

髄内釘デザインを比較したメタ分析の結果と限界

近年、高齢者の大腿骨転子部骨折を対象とした髄内釘デザイン間の比較メタ分析が報告されています。

PFBNとPFNAの比較(Zhangら2025)

🔽 詳しい研究内容を見る(クリックで開閉)

Zhangら(2025)のシステマティックレビュー・メタ分析では、8研究・計506例(PFBN群225例、PFNA群281例)が解析されました [3]。報告された主結果は以下の通りです [3]。

  • 骨癒合・荷重時期・股関節機能:PFBN群で骨癒合期間の短縮、荷重開始時期の早さ、Harris Hip Score(HHS)の良好な結果(平均差 MD=0.93)が報告されました。
  • 手術時間・術中出血量:PFNA群で手術時間が短く、術中出血量が少ない結果でした。
  • 合併症発生率:PFBN群とPFNA群の間に統計学的有意差は認められませんでした。

しかし、この結果を解釈する際には以下の重大な限界を必ず同時に踏まえる必要があります [3]。

  1. 全採用研究が後ろ向きコホート研究:解析対象8研究はすべて後ろ向きコホート研究であり、ランダム化比較試験(RCT)は含まれていません。そのため選択バイアスや交絡因子、各研究における荷重プロトコルの違い、小標本(サンプルサイズが小さい点)の影響を除外できず、検索対象に中国語文献(CNKI等)が多く含まれる点とあわせて、特定患者に対する早期荷重の因果効果や許可日を示すものではありません。
  2. HHS差(MD=0.93)の臨床的意義:100点満点のHHSにおいて平均差0.93点はごくわずかな数値差であり、統計学的な差が直ちに臨床上意味のある機能改善につながるかは慎重に判断する必要があります。
  3. 「合併症率の有意差なし」は「同等性」の証明ではない:サンプルサイズや観察条件が限られた後ろ向き研究の統合で有意差が出なかったことは、両インプラントの安全性が同等であることを証明するものではありません。

InterTanとGamma nailまたはPFNAの比較(Maら2017)

Maら(2017)によるメタ分析では、統合2スクリュー型(InterTan)とGamma nailまたはPFNAの臨床成績が比較されています [2]。同研究の要約では、HHS・出血量・合併症総数・骨癒合時間・入院期間・再手術率・透視時間に統計学的有意差を認めなかった(非有意=同等性の証明ではない)一方で、InterTanでカットアウトと大腿骨骨折が少ない傾向が示されています [2]。ただし、全体としてサンプルサイズが小さいこと(小標本)、研究間で追跡期間(follow-up期間)に差があること、研究間の異質性が存在する点などの限界が挙げられており、特定機種の優劣や同等性を断定する根拠としては扱えません [2]。

3. 理学療法士が医師へ確認する項目と臨床上の質問

研究データの限界を踏まえると、インプラントの系統だけで術後の予後や負荷量を決めることはできません。理学療法士は「構造」と「起こり得る現象」の知識をもとに、以下の項目を確認し多職種と連携します。

医師へ確認する実務チェック項目

STEP

手術記録・インプラント情報の確認

:骨折型(安定型/不安定型)、使用された髄内釘のメーカー・製品名・型番、骨頭固定部の構造(ラグスクリュー/ブレード/2スクリュー等)を確認し、必要に応じて該当製品の添付文書(IFU)と手技書(Surgical Technique Guide)を区別して仕様を確認します。

STEP

画像所見・ロック状態の確認

:術直後および経過中のX線画像で、整復状態、インプラントの挿入位置、使用製品の仕様・ロック状態、経時的な画像変化(過大短縮やカットアウト・カットスルー・バックアウトの徴候の有無)を医師の確認事項と照合します。

STEP

荷重・離床指示と疼痛変化の共有

:荷重開始時期や荷重量は医師の指示と画像所見を最優先とし、荷重時痛や大転子外側の違和感・疼痛など新たな症状が生じた際は、画像変化やロック状態の確認とあわせて速やかに医師・看護師へ情報共有します。

よくある疑問の整理

PFNAやTFNAはガンマネイルと同じですか?

いいえ。ガンマネイル(Gamma 3等)はStryker社、PFNA・TFNAはDePuy Synthes社の製品系統であり、同一ではありません。また、同じDePuy Synthes社の製品でも、PFNAがブレード型であるのに対し、TFNAはヘリカルブレードとラグスクリューの選択肢がある製品系統です [4]。手術記録で型番と選択された固定部を確認し、必要に応じて添付文書(IFU)や手技書(Surgical Technique Guide)で仕様を確認します。

インプラントの種類によって早期荷重できるかどうかが決まりますか?

決まりません。PFBNとPFNAのメタ分析で荷重開始時期の差が報告されていますが、採用研究がすべて後ろ向きコホート研究であり、各施設の荷重プロトコルや症例背景の違いなどの限界があります [3]。個々の患者の荷重時期は、必ず医師の指示と画像所見を優先して決定されます。

心身肩甲ラボでは、ライフハックに関する記事を一般の方向けに配信しております。
もし、こちらも興味があるよという方は是非こちらから↓

参考文献

  1. Queally JM, Harris E, Handoll HH, Parker MJ. Intramedullary nails for extracapsular hip fractures in adults. Cochrane Database Syst Rev. 2014;2014(9):CD004961. doi:10.1002/14651858.CD004961.pub4 (PMID: 25212485; PMCID: PMC10835205; https://pmc.ncbi.nlm.nih.gov/articles/PMC10835205/)
  2. Ma JX, Kuang MJ, Fan ZR, et al. Comparison of clinical outcomes with InterTan vs Gamma nail or PFNA in the treatment of intertrochanteric fractures: A meta-analysis. Sci Rep. 2017;7(1):15962. doi:10.1038/s41598-017-16315-3 (PMID: 29162931; PMCID: PMC5698321; https://pmc.ncbi.nlm.nih.gov/articles/PMC5698321/)
  3. Zhang Y, Li C, Shi X, Gao Q. The clinical efficacy of proximal femoral nail antirotation and proximal femoral bionic nail in the treatment of intertrochanteric fractures of the femur in the elderly: A systematic review and meta-analysis. Jt Dis Relat Surg. 2025;36(3):522-534. doi:10.52312/jdrs.2025.2302 (PMID: 40783984; PMCID: PMC12456339; https://pmc.ncbi.nlm.nih.gov/articles/PMC12456339/)
  4. AO Foundation. TFN-ADVANCED Proximal Femoral Nailing System (TFNA). (製品仕様確認用資料;臨床優位性の根拠ではない) https://www.aofoundation.org/approved/approvedsolutionsfolder/2015/tfn-advanced-proximal-femoral-nailing-system-tfna
